偏心半球閥系列

偏心半球閥，是為解決溶液及礦漿等兩相混合流介質輸送的技術難題而研發的是一種新型閥門，為化工，石油，燃?xì)猓苯?，電子等工業部門溶液工藝流程中為易沉淀，結垢，析出而影響流程的困境中提供了可靠的控制閥門，上裝偏心半球閥：上裝偏心半球閥內部零部件從閥門上部進行安裝和拆解的閥門，優點是維修時，無需從管線上拆除，即可更換閥門里的配件。側裝偏心半球閥：其內部結構是一體式的，內部零部件是從側面進行安裝和拆解的一種閥門；如有此類閥門技術問題歡迎您聯系我公司技術電話：19905772228

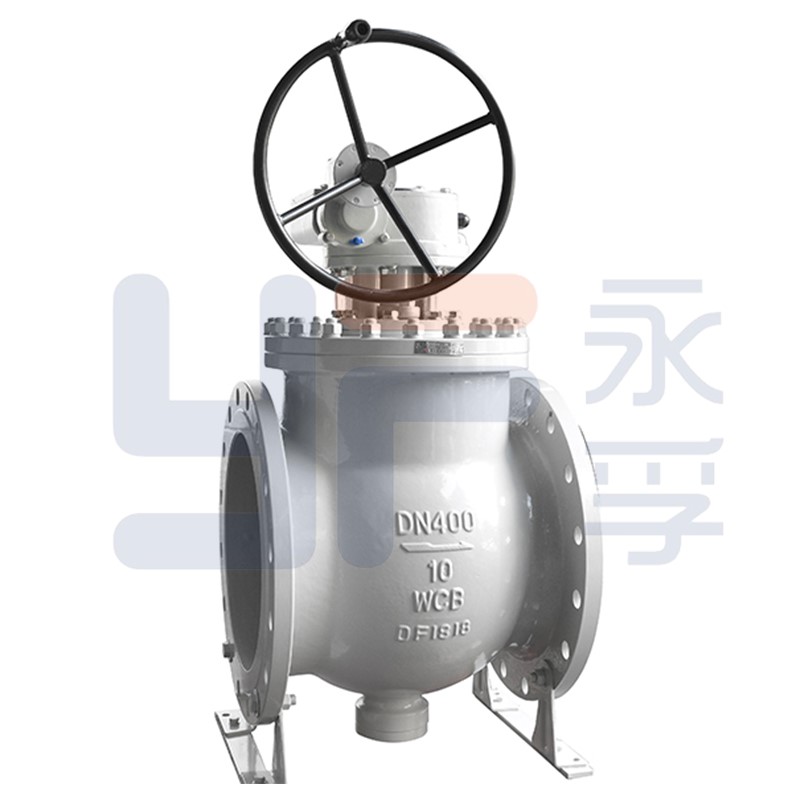

產品名稱：DYQ340H上裝式偏心半球閥

簡要信息：

上裝式偏心半球閥利用偏心閥體，偏心球體和閥座，閥桿作旋轉運動時在共同軌跡自動定心，關閉過程中越關越緊，完全達到良好的密封目的。閥門的球體和閥座完全脫離，上裝式偏心半球閥可在線檢修閥門功能，該閥門無需再管道上拆除，就可以進行在線維修，只需把閥門上蓋拆開就可以把該閥門內部配件全部拿出閥門進行在線維修，此閥門消除了密封圈的磨損，克服了傳統球體閥座與球體密封面始終磨損的問題，非金屬彈性材料被嵌入金屬座中，閥座金屬面受到良好的保護。本產品特別適用于鋼鐵業，鋁業，纖維，微小固體顆粒，紙漿，煤灰，石油氣等介質

下載

需要查看更多的產品資料，或要求高質量打印副本，請聯系我們。立即咨詢聯系我們

產品詳情

◆概述

球閥是近年來在歐美發展最快的閥門品種，相關工業技術的進步使得偏心球閥誕生。它通過轉動偏心曲軸。簡單、可靠的結構形式及有效的密封方式使它不但可以更具優勢地替代閘閥和蝶閥，而且可適用于它們不可使用的系統中。它經歷了十多年的時間考驗并受到更多用戶的喜愛。

上裝式偏心半球閥利用偏心閥體，偏心球體和閥座，閥桿作旋轉運動時在共同軌跡自動定心，關閉過程中越關越緊，完全達到良好的密封目的。閥門的球體和閥座完全脫離，消除了密封圈的磨損，克服了傳統球體閥座與球體密封面始終磨損的問題，非金屬彈性材料被嵌入金屬座中，閥座金屬面受到良好的保護。本產品特別適用于鋼鐵業，鋁業，纖維，微小固體顆粒，紙漿，煤灰，石油氣等介質。

◆特點

1、水損為零：因其開啟后，流道完全暢通，水頭損失為零?？晒?jié)約大量能源。

2、最可靠的密封方式：具有自密封性，密封性能優越，達到零泄漏。

3、耐泥砂磨損：在有泥砂存在的水系統中，閘閥的閥桿與閥板的銅螺母之間存在磨損。蝶閥的閥板在流道中被泥砂沖刷。而球閥在開啟后，偏心軸及球冠藏于閥體內而不被沖刷；由于偏心作用，在關閉過程中，只有在最后一刻球冠才靠向閥座。

4、啟閉迅速：偏心曲軸偏轉90°即可實現啟閉，時間可短到0.2秒。

5、適合高流速：直通流道，堅固的偏心曲軸使之適合離流速且無振動。

7、安裝高度小：比閘閥的高度減少一半左右。

8、維修方便：維修時不需從管道中取出，只需要打開閥蓋進行維修。

◆技術規范

壓力等級			公稱壓力PN（MPa）
壓力等級		0.25	0.6	1	1.6	2.5	4	6.4	10
殼體試驗壓力		0.38	0.9	1.5	2.4	3.8	6	9.6	15
密封試驗壓力	高壓液體密封試驗	0.28	0.66	1.1	1.8	2.8	4.4	7.04	11
密封試驗壓力	低壓氣體密封試驗	0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6
適用工況	適用介質	見“各行業適用范圍”
	適用溫度	≤425℃
	驅動方式	手動（3）、電動（9）、氣動（6）等
	公稱通徑	DN40～1600mm
適用規范	設計制造	GB12237
	結構長度	GB12221
	法蘭尺寸	GB9113-2000 、也可按用戶要求的API 6D-94
	檢驗試驗	JB/T9092-99 、GB/T13927-92

◆外形結構尺寸圖

公稱壓力 PN	公稱通徑 DN（mm）	尺寸
公稱壓力 PN	公稱通徑 DN（mm）	L	D	K	d	b	z-d0	Hw	Hd
1.0MPa	100	229	220	180	156	22	8-φ18	330	380
	125	254	210	210	184	22	8-φ18	345	405
	150	267	240	240	211	24	8-φ22	370	440
	200	292	295	295	266	24	8-φ22	405	470
	250	330	350	350	319	26	12-φ22	480	540
	300	403	400	400	370	26	12-φ22	520	580
	350	430	460	460	429	26	16-φ22	570	630
	400	530	515	515	480	26	16-φ26	630	710
	450	580	565	565	530	28	20-φ26	690	770
	500	660	620	620	582	28	20-φ26	740	820
	600	840	725	725	682	34	20-φ30	840	940
	700	900	840	840	794	34	24-φ30	960	1040
	800	1000	950	950	901	36	24-φ33	1080	1180
	900	1100	1050	1050	1001	38	28-φ33	1190	1280
	1000	1200	1160	1160	1112	38	28-φ36	1310	1420
	1200	1300	1380	1380	1328	44	32-φ39	1420	1530
	1400	1500	1590	1590	1530	48	36-φ42	1540	1650
1.6MPa	100	229	180	180	156	22	8-φ18	330	380
	125	254	210	210	184	22	8-φ18	345	405
	150	267	240	240	211	24	8-φ22	370	440
	200	292	295	295	266	24	12-φ22	405	470
	250	330	355	355	319	26	12-φ26	480	540
	300	403	410	410	370	28	12-φ26	520	580
	350	430	470	470	429	30	16-φ26	570	630
	400	530	525	525	480	32	16-φ30	630	710
	450	580	650	585	548	40	20-φ30	690	770
	500	660	770	650	609	44	20-φ33	740	820
	600	840	840	770	720	54	20-φ36	840	940
	700	900	950	840	794	40	24-φ36	960	1040
	800	1000	1050	950	901	42	24-φ39	1080	1180
	900	1100	1125	1050	1001	44	28-φ39	1190	1280
	1000	1200	1255	1170	1112	46	28-φ42	1310	1420
	1200	1300	1485	1390	1328	52	32-φ48	1420	1530
	1400	1500	1590	1590	1530	58	36-φ48	1540	1650

◆各行業適用范圍

通用閥：設計合理，結構緊湊，具有流通阻力小，密封性好，操作輕便靈活，特別適應水、污水、蒸汽、紙漿等非腐蝕介質的低壓管網，能夠配制電動、氣動裝置，可實現遠距離自動化操作。

煤粉噴吹專用：用來控制含塵氣體、顆粒流體的煤粉噴吹等固體輸送的理想設備，廣泛應用于冶金、選礦、電力等生產工藝中高爐煤粉噴吹、制粉系統以及除塵系統中的各種管線控制。它采用直通式結構，流道暢通，不會出現積灰堵塞現象，密封副采用Co－Cr－W 合金材質，經過特殊熱處理，閥門抗沖刷耐磨損，同時閥門偏心球面具有自動補償?shù)男阅埽ㄟ^蝸輪上調節螺栓，使密封副在一定程度磨損的情況下，仍可達到重新密封的效果。(含塵氣體、顆粒流體)

石油化工專用：針對石油化工行業使用壓力高、溫度高，充滿易燃、易爆、一般弱酸弱堿易腐蝕的介質，具有密封性好，耐腐蝕，啟閉輕便，能夠自動切除閥面結垢物等特點，適用于原油、重油等介質輸送以及石油裂解，食品制作等工藝流程。（石油、天然氣、煤氣、水等）

高爐煤氣、燃?xì)鈱Ｓ茫好芊飧辈捎肅r—Mn—Si 硬質合金，耐火防爆防靜電，密封副抗高溫560 ℃，其抗腐蝕和抗咬合能力均是不銹鋼密封副的6 倍以上，特別適宜在煤氣、焦?fàn)t煤氣、水煤氣、液化氣、天然氣的管道輸送與加壓門站上使用。（高爐煤氣、天然氣、含塵氣體等）

料漿混流體專用：輸送易沉淀結垢、結晶析出的溶液礦漿、料漿灰渣等工藝流程中兩相混流體介質最理想的工藝閥門，能夠在關閉時破除結垢物障礙實現順利關閉。它結構新穎、設計獨特，具有高效節能、耐磨性好、密封可靠、操作輕便、啟閉迅速、壽命長等優點。(工藝漿液、料漿灰渣等含顆粒物質輸送)

管線專用：屬于直通式半球閥，無縮徑，閥體通道與管線連接的管道成直管相通，截面積相等，阻力小于縮徑，全開、全閉只要轉動90 度即可達到，方便長距離管線輸送控制。(煤粉噴吹及燃?xì)廨斔? 。

◆保管、安裝、使用和維護保養

l、閥門存放時，要放在通風干燥處，不允許放在露天和灰塵較多的場合，要保持閥門的清潔。使閥門處于微開啟位置，兩端口必須用專用的封蓋堵嚴，防止灰塵和雜物進入密封副。

2、安裝前，核準閥門的各項技術參數：通徑、壓力、介質、工作溫度等，是否符合要求，并清除長期存放或在運輸過程中的灰塵及雜物，檢查限位螺釘是否上緊(出產前已調試好)。

3、安裝時，須校正管路法蘭端面的平行度，兩端管路中心線是否同軸。清除管路中的雜物和污垢，按照閥門上的確介質流通方向安裝于管路上。一般情況下可安裝于管路的任意位置。對于料漿閥，必須采用水平安裝，這樣有利于閥門各部位的潤滑，減少結疤對閥門使用中的影響。

◆可能發生的故障、原因及維修方法

可能發生的故障	發生故障的原因	消除辦法
填料滲漏	1. 填料壓蓋未壓緊 2. 填料圈數不足 3. 填料由于使用過久或保存不妥而失效	1．均勻地擰緊螺母。 2．增加填料圈數。 3．更換新填料（各圈的接頭應交叉錯開）。
密封間滲漏	4．密封面有污物附著或密封環損壞。	4．將污物清除干凈或重新加工修整或更換密封件。
驅動不靈活或關閉件不能啟閉	5．填料壓锝過緊。 6．填料壓蓋裝置歪斜。 7．驅動機構或連接件損壞。 8．閥桿彎曲。	5．適當旋松填料壓蓋上的螺母。 6．校正填料壓蓋。 7．拆開修理驅動機構或連接件。 8．校正閥桿。
