偏心半球閥系列

偏心半球閥，是為解決溶液及礦漿等兩相混合流介質輸送的技術難題而研發的是一種新型閥門，為化工，石油，燃?xì)?，冶金，電子等工業部門溶液工藝流程中為易沉淀，結垢，析出而影響流程的困境中提供了可靠的控制閥門，上裝偏心半球閥：上裝偏心半球閥內部零部件從閥門上部進行安裝和拆解的閥門，優點是維修時，無需從管線上拆除，即可更換閥門里的配件。側裝偏心半球閥：其內部結構是一體式的，內部零部件是從側面進行安裝和拆解的一種閥門；如有此類閥門技術問題歡迎您聯系我公司技術電話：19905772228

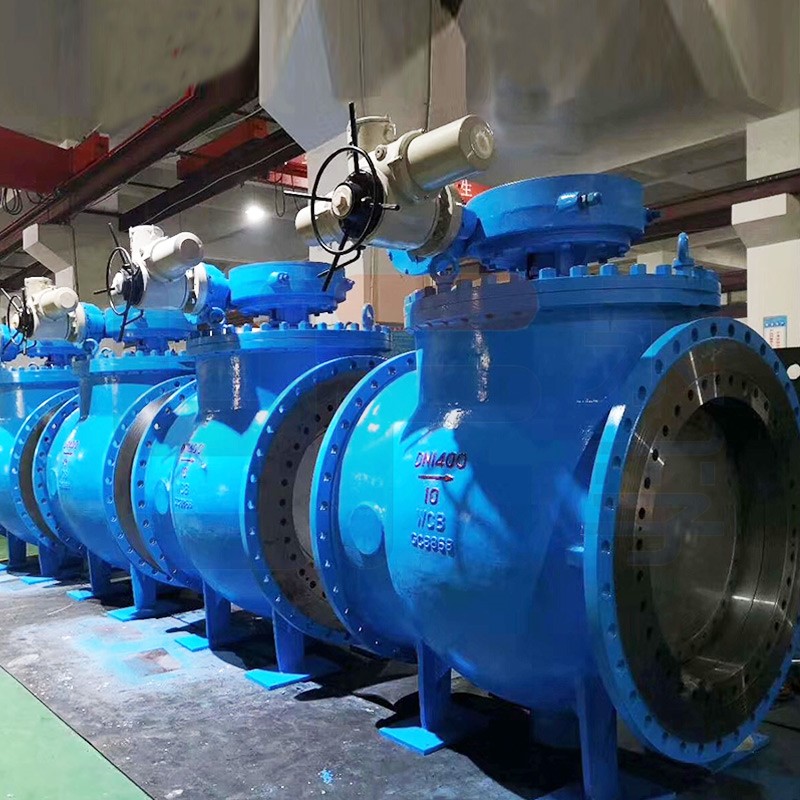

產品名稱：電動上裝式偏心半球閥

簡要信息：

下載

需要查看更多的產品資料，或要求高質量打印副本，請聯系我們。立即咨詢聯系我們

產品詳情

關于偏心半球閥側裝式和上裝式的差別的說明

偏心半球閥按閥芯裝入閥體的方位不同，閥門分為“側裝式”和“上裝式”兩種結構形式。這兩種結構形式各有利弊，現簡述如下。

1、“側裝式”結構緊湊，閥體接近圓周對稱性，整體剛性好。而“上裝式”由于中口的存在，大大破壞了閥體的回轉體對稱性，在管道軸向力（包含介質作用力和密封副作用力）
的作用下，將產生不對稱的彈性變形，從而引起閥座的不均勻變形，使密封副吻合度降低，導致內漏。所以，在壓力較高、口徑較大的閥門上，采用“上裝式”是不合適的。
?
2、某些廠家聲稱的“上裝式”可以“在線維修”，也只是能夠?qū)崿F(xiàn)閥芯上密封圈（橡膠圈）的更換，而閥座密封圈與側裝式一樣，從閥體端部法蘭外裝入，無法更換。然而，閥門運行過程中，閥座的沖蝕往往比閥芯更加嚴重，也更需要更換。
所以，聲稱的“在線維修”僅僅能夠?qū)崿F(xiàn)部分功能，且是一個非主要功能。
工程實踐中，也未見過“在線維修”的實例。

3、“側裝式”閥門由于整體剛性好，可以實現雙向密封，即閥門的閥芯球面既可以迎著流體介質安裝，也可反向安裝，均能實現可靠密封。
而上裝式只能背向安裝，借助介質壓力實現密封，在“氣-固”、“液-固”兩相流中，閥門在關閉時，將在閥體中腔產生固相介質堆積，造成空間占位，導致閥門無法開啟。
偏心半球閥的特點：
1、耐磨損：a.閥門傳動部分無磨損 b.球冠不受沖刷 c.泥沙淤泥無影響 3、密封可靠、壽命長 4、適合高流速 5、安裝高度小 6、有切削作用 7、維護方便目前市場上此閥都是縮徑的，實際流通面積大約為公稱通徑的75%，而本閥可達到92.25%，流通能力大幅提高，此閥用于水泵出口節電效果顯著，雖然此閥制造成本有所增加，但因其較高的性價比，仍具有很強的競爭力。

2、耐磨損在含有顆粒介質的工況中，閥門開啟后，偏心曲軸及球冠藏于閥體內，避免流體直接沖刷。密封閥座采用耐磨的合金制成，耐磨損，根據客戶需求我公司密封閥門和球體可噴涂NI65材質處理，硬度可達到78Y，目前該噴涂處理耐磨性能在國內最優。
3、密封可靠、壽命長雙偏心設計的閥芯在關閉時與閥座越關越緊，完全達到良好的密封效果；由于偏心的作用，在開啟過程中，密封副是瞬時接觸、瞬時 脫離的，摩擦滑移少，密封副壽命長。
4、適合高及堅固的偏心曲軸使之在高流速工況下無振動，可長時間的使用，效果顯著。
5、安裝高度小比閘閥的高度小一半，適合地下管網。
6、有切削作用硬密封半球閥在關 閉過程中，閥芯球面沿閥座漸進，具有剪切功能，能有效切除密封面水垢，實現密封面自清潔和可靠密質和污水介質的適用性很好。
7、維護方便偏心半球及密封閥座都可從上部裝入，可以實現 在線檢修，使搶修閥門造成的停工損失降到最小程度。
浙江永孚閥門偏心半球閥專利密封技術效果：
1、兩組螺釘（B、C）互相配合使用，從而可以控制閥座的軸向移動，并可將閥座固定在所需的位置，使閥座與球冠之間形成可靠的密封副。
2、安裝于閥體介質出口處的側壁內側的閥座無須再配置閥座壓圈，從而簡化了結構，方便了安裝，降低了成本。
3、兩組螺釘互相配合使用，可以對閥座的徑向調節起到一定作用，另外當閥座與球冠處于密封接觸狀態時 候，球冠也將對閥座施加一定的擠壓作用，從而自動補償閥座與球冠之間的間隙，而無需象現有技術那樣使用緊定螺釘來徑向調節固定閥座。
4、我公司的專利密封技術可一次完成裝配,且調試方便，另外還顯著的加大了閥門的介質流通面積，減小水壓損失，節能效果明顯。且在使用過程中,當密封副磨損后,可以調節閥座進行補嘗。

公稱壓力 PN	公稱通徑 DN（mm）	尺寸
公稱壓力 PN	公稱通徑 DN（mm）	L	D	K	d	b	z-d0	Hw	Hd
1.0MPa	100	229	220	180	156	22	8-φ18	330	380
	125	254	210	210	184	22	8-φ18	345	405
	150	267	240	240	211	24	8-φ22	370	440
	200	292	295	295	266	24	8-φ22	405	470
	250	330	350	350	319	26	12-φ22	480	540
	300	403	400	400	370	26	12-φ22	520	580
	350	430	460	460	429	26	16-φ22	570	630
	400	530	515	515	480	26	16-φ26	630	710
	450	580	565	565	530	28	20-φ26	690	770
	500	660	620	620	582	28	20-φ26	740	820
	600	840	725	725	682	34	20-φ30	840	940
	700	900	840	840	794	34	24-φ30	960	1040
	800	1000	950	950	901	36	24-φ33	1080	1180
	900	1100	1050	1050	1001	38	28-φ33	1190	1280
	1000	1200	1160	1160	1112	38	28-φ36	1310	1420
	1200	1300	1380	1380	1328	44	32-φ39	1420	1530
	1400	1500	1590	1590	1530	48	36-φ42	1540	1650
1.6MPa	100	229	180	180	156	22	8-φ18	330	380
	125	254	210	210	184	22	8-φ18	345	405
	150	267	240	240	211	24	8-φ22	370	440
	200	292	295	295	266	24	12-φ22	405	470
	250	330	355	355	319	26	12-φ26	480	540
	300	403	410	410	370	28	12-φ26	520	580
	350	430	470	470	429	30	16-φ26	570	630
	400	530	525	525	480	32	16-φ30	630	710
	450	580	650	585	548	40	20-φ30	690	770
	500	660	770	650	609	44	20-φ33	740	820
	600	840	840	770	720	54	20-φ36	840	940
	700	900	950	840	794	40	24-φ36	960	1040
	800	1000	1050	950	901	42	24-φ39	1080	1180
	900	1100	1125	1050	1001	44	28-φ39	1190	1280
	1000	1200	1255	1170	1112	46	28-φ42	1310	1420
	1200	1300	1485	1390	1328	52	32-φ48	1420	1530
	1400	1500	1590	1590	1530	58	36-φ48	1540	1650
